メーカー様より頂戴した説明書に記載があるエラーリストをそのまま転記しているつもりではありますが、誤記がある可能性もございます。
あらかじめご留意いただければ幸いです。
あわせて読みたい
洗濯機・乾燥機・汚物除去機 共通トラブルシューティング 業務用洗濯機・乾燥機・汚物除去機に関する共通のトラブルシューティングです。ご参考になればと思い公開しておりますが、こちらの内容とは別の不具合の可能性も十分ご…
あわせて読みたい
洗濯機・汚物除去機 トラブルシューティング 業務用洗濯機・汚物除去機に関するトラブルシューティングです。ご参考になればと思い公開しておりますが、こちらの内容とは別の不具合の可能性も十分ございます。あら…
| エラー№ | エラー名 | 内容 | 対処 |
| Ｅｒ－０６ | バッテリーエラー | PLCのバッテリが未接続か、またはバッテリ電圧が低下しています | ①バッテリの接続をチェックします（コネクタを一度抜き差しする） ②改善されない場合はバッテリを交換すること |
| Ｅｒ－０７ | 温度エラー | 自動運転中にドラム内設定温度より+10℃以上高くなった、または温度が95℃以上になった。 | ①ただちに給湯本管または蒸気本館と本機の間に取り付けられた手動弁を閉じること。 ②給湯弁の点検 ③加熱用蒸気弁の点検 ④異常が見つかった部品は交換すること |
| Ｅｒ－０９ | PLCエラー | PLCで異常が発生しました | お問合せください |
| Ｅｒ－１５ | 振動検知エラー | 脱水中に振動検知が5回作動しました | 品物がアンバランスになっています。手でほぐし手動運転モードにて脱水を行います。 ビニール製品、防水シートなどの水を通しにくい製品が混入していないか確認してください。 頻繁に起こる場合は振動検知スイッチを点検すること。 |
| Ｅｒ－１７ | ドアエラー | 運転中にドアが開いた | ①ドアが開いていないか確認するドアが開いていたなら、しっかりと締め運転、手動操作を行う。 ②ドアロックの点検 ③電源をOFFにして、ドアスイッチの配線が断線していないか確認する。 |
| Ｅｒ－２２ | インバーターエラー | インバータで異常が発生しました | ①インバーターのエラーを確認する。インバーターエラーが表示されない場合はインバータを交換すること ②インバータのマニュアルを参照のこと。 |
| Ｅｒ－２５ | 排水弁動作エラー | 排水弁が正常に動作していません | ①排水弁モータが動作しているか確認する ②排水弁モータ、リミットスイッチの配線が断線していないか確認する。 |
| Ｅｒ－２６ | 排水エラー | 排水弁が開いて設定時間（3分間）以内に排水されませんでした 排水弁動作異常、排水弁、排水ホースの詰まり、排水圧力検知異常の可能性があります。 または、排水管の施工に問題があるかもしれません。 | ①排水弁の掃除 ②排水弁の掃除口フタを開き、排水ホース内の詰まり確認と掃除を行う。 ③排水管の配管が規定通り施工されているかを確認する ④排水弁の動作確認 ⑤排水検知圧力スイッチの点検 ⑥電源をOFFにして、排水弁の配線が断線していないかを確認する。 排水検知圧力スイッチの配線が断線していないかを確認する |
| Ｅｒ－２７ | ブレーキ抵抗器サーマルエラー | ブレーキ抵抗器の加熱、燃焼を防ぐために回生抵抗サーマルが動作しました。 | ①回生抵抗サーマルの配線が断線していないか確認する ②断線していないときは、ブレーキ抵抗器（回生抵抗器）の故障が考えられます。 ブレーキ抵抗器（回生抵抗器）を交換してください。 |

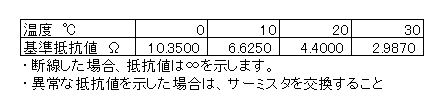

| Ｅｒ－３０ | サーミスタ断線エラー | ドラム温度サーミスタか液面制御センサーが断線しています コネクタの抜け、接触不良の可能性があります。 | ①異常箇所のサーミスタを確認する（エラー画面で赤ランプが点灯） ②サーミスタのコネクタを確認、一度抜き差しする ③コネクタを外し、コネクタピンの所で抵抗を測ります。 下表は基準抵抗値です。実際は±５％程度の誤差があります。 |
| Ｅｒ－３１ | アナログユニットエラー | アナログ入力ユニット（CP1W-MAD11）に異常が発生しました。 サーミスタの短絡、ユニットの故障の可能性があります。 | ①異常箇所のサーミスタを確認する。（エラー画面で赤ランプが点灯） ②サーミスタのコネクタを外し、コネクタピンの所で抵抗を測ります。 下表は基準抵抗値です。実際は±５％程度の誤差があります。 ③アナログユニットを交換する。 |
| Ｅｒ－５０ | 水位エラー | 給水、給湯を開始し一定時間が経過してもケーシング内の水位が上昇していません。 給水弁、給湯弁の動作異常、排水弁の動作異常、漏れ、液面制御センサー異常の可能性があります。 または、給水、給湯の元バルブが開かれていない可能性があります。 | ①給水、給湯の元バルブが開かれているか確認する。 ②手動操作で給水、給湯弁が開かれているか確認する。 ③排水弁の動作確認 ④ストレーナの点検 ⑤液面制御センサーの点検 ⑥電源をOFFにして、給水、給湯電磁弁、液面制御センサの配線が断線していないか確認。 |
| Ｅｒ－５１ | 温度上昇エラー | 蒸気設定時にドラム内の水温が上昇していません。 加熱用蒸気弁の動作異常の可能性があります。 | ①蒸気の元バルブが開かれているか確認する ②ボイラーなどが稼働しているか確認する ③加熱用蒸気弁の点検 ④ストレーナ点検 ⑤電源をOFFにして、加熱用蒸気弁の配線が断線していないか確認。 |
| Ｅｒ－５３ | インバータ周波数未到達エラー | インバータから周波数到達信号がPLCに入力されていません。 線番５３の断線、インバータの故障、モーターの破損、主軸ベアリングの破損の可能性があります。 | ①脱水運転中にIOモニタを表示し、インバータ周波数到達がONになるか確認する。 ②電源をOFFにして、インバータ配線が断線していないか確認 ③モーターや主軸からイオンがしていないか確認する。 異音がある場合は、専門のサービス業者に点検を依頼すること。 |
| Ｅｒ－５４ | インバータRUN信号エラー | ・インバータからRUN信号がPLCに入力されていません。 番線５２の断熱、インバータの故障の可能性があります。 ———————————————— ・ドアロックスイッチが動作していません | ①電源をOFFにして、RUN信号の配線が断線していないか確認 ———————————————— ①ドアロックスイッチの点検を行う ②電源をOFFにして、ドアロックスイッチの配線が断線していないか確認する |
